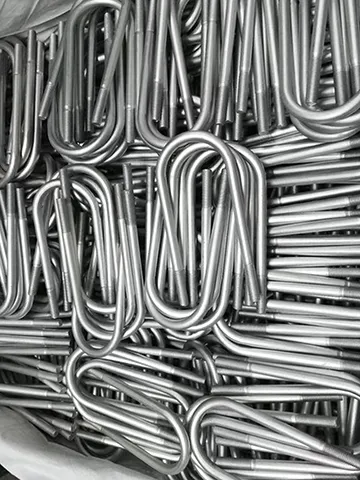

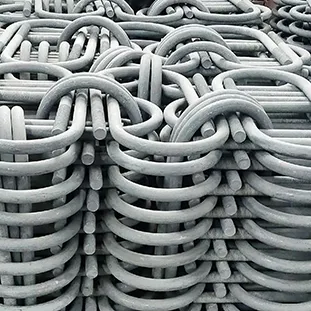

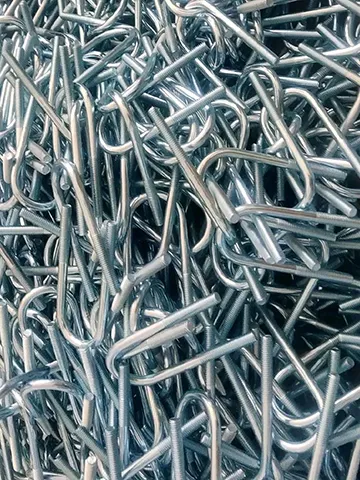

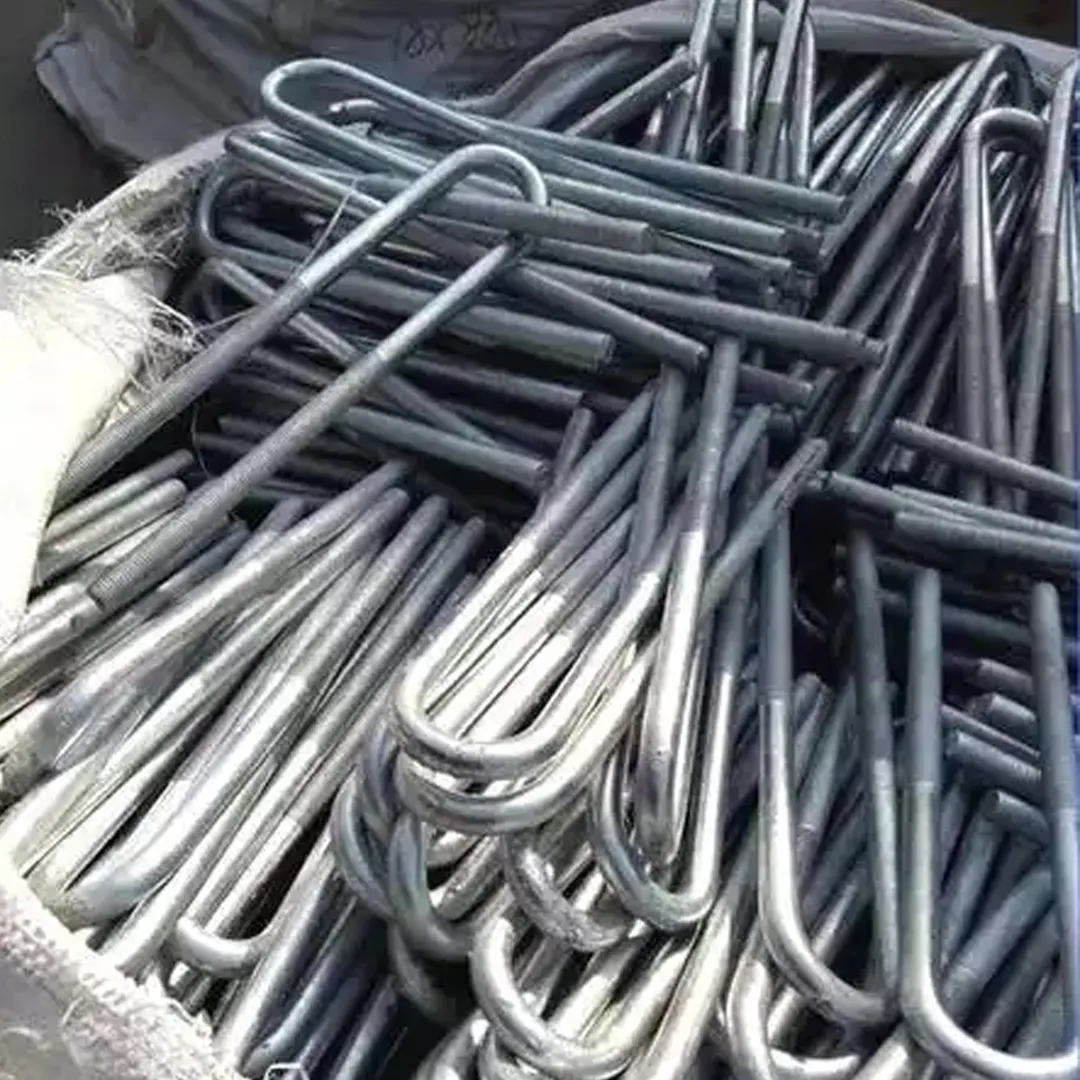

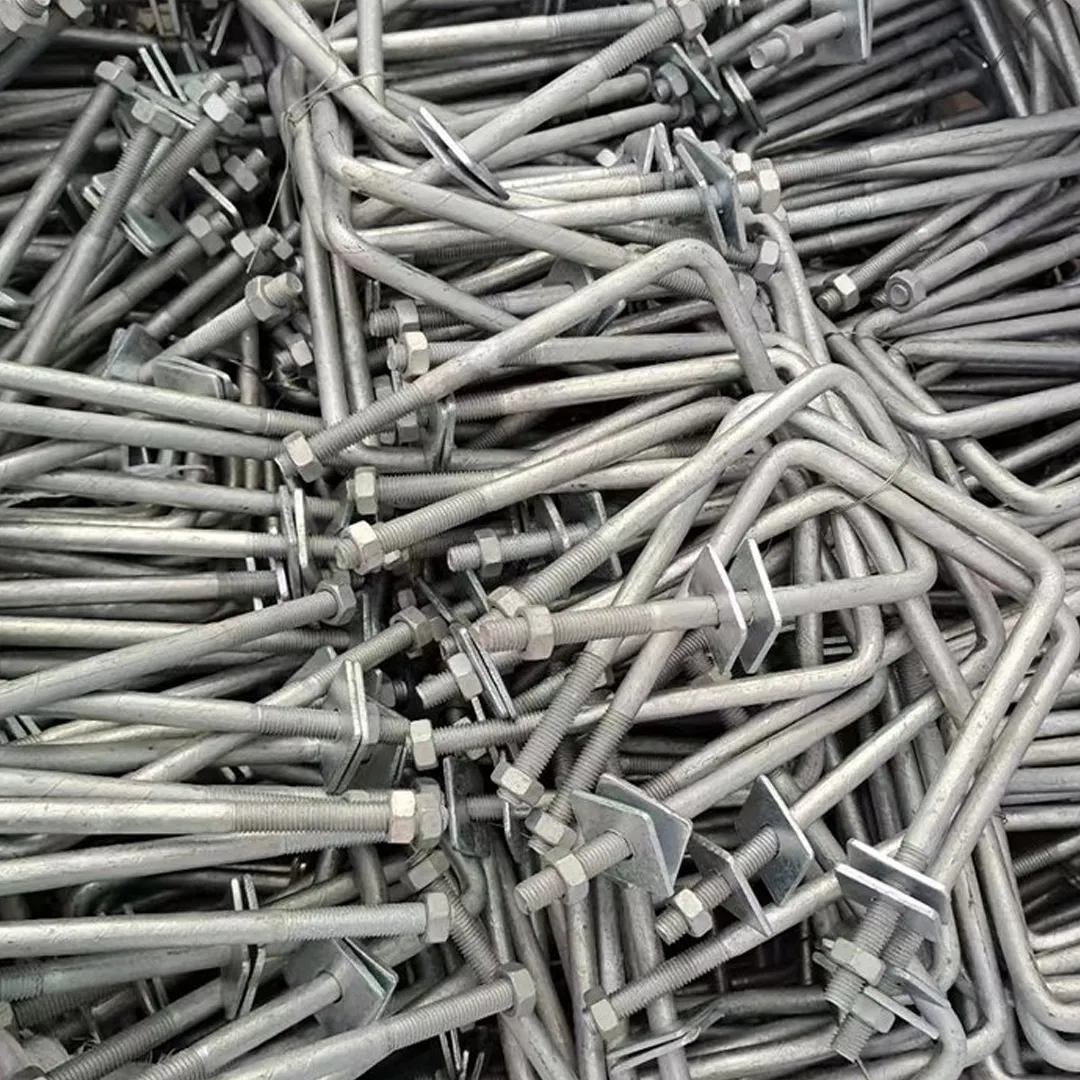

Bullone a U per scaffalature solari

ILBullone a U per scaffalature solariè un componente di fissaggio specializzato sviluppato per il collegamento di tubi in acciaio, supporti tubolari e traverse utilizzate nelle strutture di montaggio fotovoltaiche. A differenza dei bulloni standard che fissano i componenti attraverso superfici di contatto piatte, un bullone a U avvolge il diametro esterno del tubo, creando una connessione più equilibrata e sicura.

Questo design aumenta l'area di contatto tra l'elemento di fissaggio e il tubo migliorando al tempo stesso la distribuzione del carico su tutta la connessione. Di conseguenza, il gruppo diventa più resistente alle vibrazioni, ai movimenti indotti dal vento e alla fatica strutturale a lungo termine.

Il prodotto è ampiamente utilizzato in parchi solari montati a terra, sistemi fotovoltaici su tetto, tettoie solari, strutture fotovoltaiche agricole e varie strutture di supporto in acciaio dove la stabilità dei tubi è fondamentale.

Materialei ad alta resistenza per affidabilità strutturale

Ogni bullone a U è prodotto utilizzando premiumAcciaio al carbonio Q255B (S235JR)., fornendo eccellente resistenza alla trazione, duttilità e resistenza al carico ripetuto.

Per resistere agli ambienti esterni difficili, la superficie può essere rifinita con entrambiZincatura a caldoORivestimento in ZAM (Zinco-Alluminio-Magnesio)., formando uno strato protettivo durevole contro umidità, radiazioni ultraviolette, nebbia salina e corrosione atmosferica.

Questi rivestimenti resistenti alla corrosione aiutano a mantenere le prestazioni di fissaggio a lungo termine riducendo al tempo stesso i requisiti di manutenzione per tutta la vita utile del sistema fotovoltaico.

Produzione di precisione per prestazioni costanti

Ogni bullone a U viene prodotto attraverso un processo di produzione completamente controllato che combina piegatura automatica, rullatura di precisione della filettatura, controllo dimensionale e trattamento superficiale.

Rispetto alla filettatura tradizionale, le filettature rullate mantengono la struttura a grana continua dell'acciaio, garantendo una migliore resistenza alla fatica e un innesto più fluido con i dadi durante l'installazione.

Per garantire una qualità costante del prodotto, ogni lotto di produzione viene sottoposto a controlli per:

- Dimensioni complessive

- Raggio di curvatura del tubo

- Precisione del filo

- Qualità del rivestimento superficiale

- Consistenza del serraggio

Questo processo di produzione standardizzato garantisce un'eccellente intercambiabilità e un'installazione affidabile in progetti solari su larga scala.

Soluzioni personalizzate per diversi sistemi di montaggio

Poiché i sistemi di montaggio fotovoltaico variano nella configurazione strutturale, Energet Solar fornisce una soluzione completaServizi di personalizzazione OEM e ODM.

La personalizzazione disponibile include:

- Compatibilità del diametro del tubo

- Lunghezza cavallotto

-Specifica della filettatura

- Diametro acciaio

- Spessore rivestimento zincato

- Opzione rivestimento ZAM

- Raggio di curvatura speciale

- Requisiti di imballaggio

Il nostro team di ingegneri può consigliare specifiche adeguate in base a disegni strutturali, condizioni di carico e requisiti di progetto.

Specifiche tecniche

Principio di ingegneria

Perché i bulloni a U funzionano meglio sulle strutture tubolari

A differenza degli elementi di fissaggio piatti che applicano la forza solo attraverso punti di contatto limitati, un bullone a U circonda il tubo e distribuisce il carico di serraggio su una superficie molto più ampia.

Questa configurazione produce una pressione di contatto più uniforme, contribuendo a ridurre la concentrazione di sollecitazioni localizzate che potrebbero altrimenti deformare il tubo o allentare la connessione nel tempo.

Per le strutture fotovoltaiche esposte a continui carichi di vento e dilatazione termica, questa distribuzione equilibrata della forza contribuisce a una maggiore stabilità strutturale e a minori esigenze di manutenzione.

Come viene mantenuta la forza di serraggio

Un bullone a U installato correttamente genera un precarico quando i dadi vengono serrati. Questo precarico crea un attrito sufficiente tra il tubo e la struttura portante, impedendo movimenti indesiderati durante il normale funzionamento.

Poiché il vento, le vibrazioni e i cambiamenti di temperatura agiscono ripetutamente sul sistema di montaggio solare, il mantenimento di un precarico costante diventa essenziale per preservare l'integrità della connessione.

Per questo motivo, la scelta della dimensione corretta del bullone, l'impegno accurato della filettatura e la coppia di serraggio controllata sono tutti fattori importanti che influiscono sulle prestazioni a lungo termine.

Applicazioni del prodotto

Centrali solari a terra

Utilizzato per fissare tubi tondi in acciaio ed elementi strutturali in progetti fotovoltaici su larga scala dove sono richieste elevata resistenza strutturale e durata a lungo termine.

Sistemi Fotovoltaici Su Tetto

Fornisce un fissaggio stabile tra i supporti tubolari e i telai di montaggio riducendo i movimenti causati dalle vibrazioni del vento e dalla dilatazione termica.

Strutture per posti auto coperti solari

Garantisce un fissaggio affidabile dei tubi su tutta la struttura della tettoia del parcheggio, mantenendo la rigidità strutturale sotto il carico del veicolo e in condizioni ambientali esterne.

Progetti di strutture in acciaio

Adatto per edifici industriali, magazzini, strutture agricole e varie applicazioni di strutture in acciaio che richiedono soluzioni di fissaggio di tubi durevoli.

Impianti fotovoltaici agricoli e rurali

Ideale per sistemi fotovoltaici in serre, ricoveri per bestiame, impianti di irrigazione e altre strutture agricole che utilizzano supporti tubolari in acciaio.

Scegliere il bullone a U giusto per il tuo progetto

La selezione del bullone a U corretto è fondamentale per le prestazioni strutturali di un sistema di montaggio fotovoltaico. Invece di scegliere solo in base al diametro del bullone, gli ingegneri dovrebbero valutare diversi fattori ambientali e di installazione per garantire l’affidabilità a lungo termine.

Abbinare il diametro del tubo

Il raggio interno del bullone a U deve corrispondere perfettamente al diametro esterno del tubo.

Un bullone a U sovradimensionato può ridurre la forza di serraggio e consentire il movimento in presenza di vibrazioni indotte dal vento, mentre un bullone a U sottodimensionato può rendere difficile l'installazione e introdurre sollecitazioni eccessive sia nel dispositivo di fissaggio che nel tubo.

Seleziona la forza appropriata

Punti di connessione diversi sopportano carichi strutturali diversi.

Gli elementi portanti primari richiedono in genere bulloni di diametro maggiore e materiali più resistenti, mentre gli elementi di supporto secondari possono utilizzare specifiche standard. Una corretta selezione migliora sia la sicurezza che l’efficienza in termini di costi.

Considerare l'ambiente di installazione

Le condizioni ambientali hanno un’influenza significativa sulla durata di servizio degli elementi di fissaggio.

Zincato a caldoI bulloni a U sono adatti per la maggior parte dei progetti fotovoltaici interni.

Rivestito in ZAMI bulloni a U forniscono una maggiore resistenza alla corrosione per ambienti costieri, ad alta umidità o salini dove l'esposizione a lungo termine accelera la corrosione.

Verificare la compatibilità del thread

Assicurarsi che dadi, rondelle e specifiche della filettatura siano pienamente compatibili con il bullone a U selezionato. L'abbinamento corretto migliora la consistenza del precarico e riduce il rischio di danni alla filettatura durante l'installazione.

Migliori pratiche di installazione

Una corretta installazione è essenziale per mantenere la stabilità strutturale a lungo termine.

Prima dell'installazione, verificare che il bullone a U sia adatto al diametro del tubo e che tutte le superfici di contatto siano pulite e prive di detriti. Posizionare il bullone a U simmetricamente attorno al tubo per ottenere una pressione di serraggio bilanciata.

Durante il serraggio, alternare i due dadi invece di serrare completamente prima un lato. Ciò aiuta a distribuire uniformemente il precarico e previene il carico irregolare o la distorsione del tubo.

Dopo che la struttura fotovoltaica è stata sottoposta alle condizioni operative iniziali, si consiglia un'ispezione di routine della coppia per confermare che la connessione rimanga sicura.

Errori comuni di installazione

Anche gli elementi di fissaggio di alta qualità possono guastarsi se installati in modo errato. Comprendere gli errori comuni aiuta a ridurre i costi di manutenzione e a migliorare l'affidabilità a lungo termine del sistema di montaggio solare.

Considerazioni di ingegneria

Comprendere il precarico

Lo scopo principale del serraggio di un bullone a U è generare precarico anziché semplicemente unire due componenti.

Un precarico sufficiente crea attrito tra il tubo e la struttura portante, impedendo il movimento causato dai carichi del vento, dalle vibrazioni dell'attrezzatura o dalla dilatazione termica. Il mantenimento di questo precarico per tutta la vita utile dell'installazione è uno dei fattori chiave che influenzano l'affidabilità della connessione.

Trasferimento del carico nei sistemi di montaggio solare

Nelle strutture fotovoltaiche i cavallotti sono soggetti ad una combinazione di carichi statici e dinamici.

Le condizioni di carico tipiche includono:

- Sollevamento del vento che agisce sui pannelli solari

- Carichi di neve in climi freddi

- Dilatazione e contrazione termica degli elementi in acciaio

- Vibrazioni quotidiane causate da cambiamenti ambientali

- Carichi di manutenzione durante l'ispezione e la manutenzione

La selezione della specifica corretta del bullone a U aiuta a distribuire questi carichi in modo sicuro in tutta la struttura di montaggio.

Produzione e controllo qualità

L'uniformità del prodotto è essenziale per i progetti fotovoltaici su larga scala in cui sono installati migliaia di elementi di fissaggio.

In Energet Solar, ogni lotto di produzione segue un processo di controllo qualità standardizzato per garantire precisione dimensionale e prestazioni meccaniche stabili.

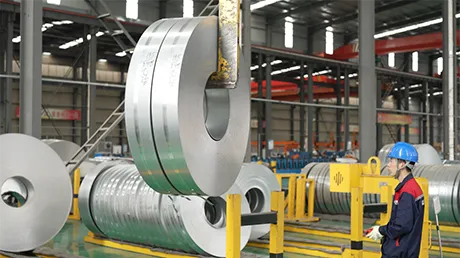

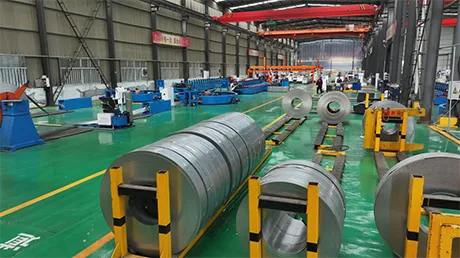

Verifica delle materie prime

Tutti i materiali in acciaio in entrata vengono ispezionati per verificarne la qualità, la composizione chimica e le proprietà meccaniche prima dell'inizio della produzione.

Formatura di precisione

Le apparecchiature di piegatura automatiche garantiscono un raggio di curvatura e una precisione dimensionale costanti in ogni lotto di produzione.

Ispezione della filettatura

Le filettature laminate vengono ispezionate per verificarne la precisione del profilo, l'innesto regolare e la coerenza dimensionale per garantire un'installazione affidabile.

Protezione della superficie

Ogni lotto viene controllato per verificarne la qualità del rivestimento e l'integrità della superficie dopo la zincatura o il trattamento ZAM per garantire una resistenza alla corrosione a lungo termine.

Controllo di qualità finale

I prodotti finiti vengono sottoposti a un'ispezione completa prima della spedizione, inclusa la verifica dimensionale, l'ispezione della filettatura, l'esame visivo e il controllo dell'imballaggio.

Casi pratici di applicazione

Parco solare su scala industriale in Medio Oriente

Per un progetto fotovoltaico da 60 MW montato a terra situato in un ambiente desertico ad alta temperatura, Energet Solar ha fornito bulloni a U zincati a caldo per i collegamenti delle tubazioni principali.

Nonostante l'esposizione prolungata a intense radiazioni UV e significative variazioni di temperatura tra il giorno e la notte, gli elementi di fissaggio hanno mantenuto prestazioni di serraggio stabili senza allentamenti evidenti o deterioramento del rivestimento dopo un funzionamento prolungato.

Progetto fotovoltaico su tetti costieri nel sud-est asiatico

Un impianto fotovoltaico sul tetto da 35 MW richiedeva una maggiore protezione dalla corrosione a causa della costante esposizione all'aria carica di sale e all'elevata umidità.

Per far fronte a queste condizioni, sono stati forniti bulloni a U rivestiti in ZAM personalizzati con dimensioni specifiche del progetto. La migliore resistenza alla corrosione ha ridotto la frequenza di manutenzione e ha fornito prestazioni strutturali affidabili durante il funzionamento all'aperto a lungo termine.

Perché scegliere EnergetSolar

Scegliere il giusto fornitore di dispositivi di fissaggio è importante quanto selezionare il giusto dispositivo di fissaggio.

Energet Solar combina esperienza di produzione, supporto tecnico e rigorosa gestione della qualità per fornire soluzioni di fissaggio affidabili per progetti fotovoltaici in tutto il mondo.

I nostri vantaggi includono:

- Produttore professionale specializzato in sistemi di montaggio solare

- Produzione automatizzata per una consistenza stabile del prodotto

- Servizi di personalizzazione OEM e ODM

- Materiali in acciaio al carbonio ad alta resistenza

- Opzioni di rivestimento zincato a caldo e ZAM

- Rigorosi controlli dimensionali e di qualità

- Produzione veloce e consegna globale affidabile

- Supporto tecnico per progetti di ingegneria

Domande frequenti

Le dimensioni del bullone a U possono essere personalizzate?

SÌ. Produciamo bulloni a U personalizzati in base al diametro del tubo, alla lunghezza del bullone, alle specifiche della filettatura, ai materiali e ai requisiti di rivestimento.

Quale rivestimento è migliore per gli ambienti costieri?

Rivestimento ZAMè generalmente consigliato per le aree costiere e ad alta umidità perché fornisce una maggiore resistenza alla nebbia salina e alla corrosione atmosferica.

Come posso determinare la dimensione corretta del bullone a U?

Il bullone a U deve corrispondere al diametro esterno del tubo tenendo conto del carico strutturale, dello spazio di installazione e della forza di serraggio richiesta.

Sono inclusi dadi e rondelle corrispondenti?

Possono essere forniti come parte di un kit di fissaggio completo in base alle esigenze del cliente.

Questi bulloni a U possono essere utilizzati per tubi quadrati?

SÌ. Offriamo dimensioni di piegatura personalizzate adatte per applicazioni di tubi in acciaio sia tondi che quadrati.

Quali standard seguono i vostri prodotti?

I nostri prodotti sono fabbricati in conformità con i pertinenti requisiti strutturali fotovoltaici internazionali e sono prodotti secondo un rigoroso sistema di gestione della qualità.

Fornite supporto tecnico?

SÌ. Il nostro team di ingegneri può fornire assistenza nella selezione del prodotto, nella revisione dei disegni, nella personalizzazione e nelle raccomandazioni tecniche per diversi sistemi di montaggio fotovoltaici.

Quali controlli vengono effettuati prima della spedizione?

Ogni lotto viene sottoposto a ispezione dimensionale, verifica della filettatura, ispezione del rivestimento superficiale, controlli dell'aspetto e ispezione dell'imballaggio per garantire una qualità costante prima della consegna.
