In che modo l'acciaio ad angolo disuguale può migliorare la resistenza, la flessibilità e l'efficienza nei progetti di montaggio solare

Energia solarefornitureAcciaio ad angolo disugualeper sistemi di montaggio fotovoltaico, strutture in acciaio, tettoie per auto e progetti di edilizia industriale. Con il suo profilo asimmetrico a forma di L, questo componente strutturale in acciaio offre opzioni di connessione flessibili, un utilizzo efficiente dello spazio e un supporto affidabile per progetti che richiedono gambe di dimensioni diverse.

Riepilogo dell'articolo:L'acciaio ad angoli disuguali è un materiale strutturale pratico per applicazioni in cui i profili a gambe uguali potrebbero non fornire la geometria di connessione più adatta. Questa guida ne illustra il design, i principali vantaggi, le opzioni di materiali e rivestimenti, le applicazioni comuni e le considerazioni sull'acquisto. Descrive inoltre come valutare le dimensioni, i gradi di acciaio, la protezione dalla corrosione e i requisiti di fabbricazione quando si seleziona l'acciaio angolare per i sistemi di montaggio solare e altre strutture esterne.

Sommario

1. Cos'è l'acciaio ad angolo disuguale?
2. Come funziona l'acciaio ad angolo disuguale?
3. Quali sono i principali vantaggi?
4. Specifiche e opzioni materiali
5. Dove viene utilizzato l'acciaio ad angoli disuguali?
6. Come selezionare il prodotto giusto
7. Fabbricazione e protezione dalla corrosione
8. Acciaio ad angolo disuguale vs. Acciaio ad angolo uguale
9. Domande frequenti
10. Conclusione e passi successivi

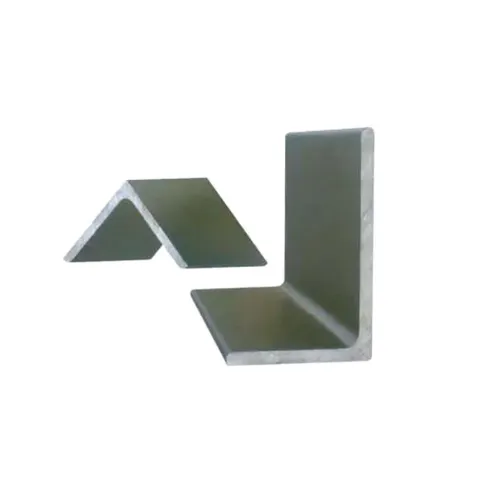

Cos'è l'acciaio ad angolo disuguale?

L'acciaio ad angolo disuguale è un profilo strutturale in acciaio con una sezione trasversale a forma di L e due gambe di diversa larghezza. A differenza dell'acciaio ad angolo uguale, che ha due gambe della stessa dimensione, questo profilo si adatta ad applicazioni in cui una gamba di supporto più lunga e una gamba di collegamento più corta offrono una disposizione più pratica.

La sua geometria asimmetrica lo rende utile per collegamenti strutturali, controventi, staffe di supporto e componenti di montaggio fotovoltaici. Selezionando le dimensioni e gli spessori adeguati delle gambe, gli ingegneri possono abbinare il profilo allo spazio di installazione disponibile e alle condizioni di carico specificate.

Per i progetti solari, il profilo può essere incorporato in gruppi di supporto, elementi di rinforzo e strutture di connessione. La sua idoneità dipende dalla progettazione strutturale completa, compresi elementi di fissaggio, dettagli di connessione, qualità dell'acciaio e carichi ambientali.

Energia solare offre acciaio ad angoli diversi con dimensioni personalizzabili e opzioni di fabbricazione per diverse esigenze di progetto. Il prodotto è progettato per applicazioni strutturali pratiche in cui sono importanti la coerenza dimensionale e la compatibilità con altri componenti di montaggio.

Come funziona l'acciaio ad angoli disuguali nei sistemi strutturali?

Le due gambe con angolo disuguale forniscono diverse superfici di connessione all'interno di un profilo compatto. Una gamba può ospitare un attacco primario o un'interfaccia di supporto, mentre l'altra può collegarsi a un elemento adiacente, a seconda del progetto tecnico.

In una struttura di montaggio fotovoltaico, ad esempio, un profilo angolare può collegare un rinforzo a un elemento di supporto o rinforzare un giunto tra componenti strutturali. La sua geometria può aiutare i progettisti a aggirare i vincoli di installazione senza introdurre componenti inutilmente complicati.

Tuttavia, un angolo diverso non fornisce automaticamente una migliore distribuzione del carico in ogni applicazione. Le sue prestazioni dipendono dalla direzione del carico, dalle dimensioni della sezione trasversale, dall'eccentricità della connessione, dalla lunghezza non supportata e dalle condizioni al contorno.

• Supporto strutturale:Fornisce un'interfaccia definita tra gli elementi in acciaio collegati.
• Rinforzo:Può contribuire alla resistenza contro il movimento laterale se progettato correttamente.
• Collegamenti efficienti in termini di spazio:Può ospitare gruppi con dimensioni di attacco diverse.
• Flessibilità di fabbricazione:Può essere tagliato, forato o punzonato secondo i disegni approvati.

Quali sono i principali vantaggi dell'acciaio ad angolo disuguale?

1. Geometria di connessione flessibile

La configurazione con gambe diverse aiuta gli ingegneri a adattarsi a diverse larghezze di accessori e spazi di installazione ristretti. Ciò può semplificare alcune disposizioni di supporto e ridurre la necessità di adattatori aggiuntivi, a condizione che il progetto sia adeguatamente verificato.

2. Utilizzo efficiente dei materiali

La scelta di un profilo che corrisponda alla connessione prevista può aiutare a evitare materiali non necessari o componenti sovradimensionati. I risparmi effettivi dipendono dai calcoli strutturali, dalla qualità dell'acciaio, dai requisiti di fabbricazione e dalle quantità di approvvigionamento.

3. Compatibilità con i sistemi di montaggio solare

Le installazioni fotovoltaiche richiedono numerosi membri interconnessi che devono lavorare insieme sotto vento, neve e carichi permanenti. L'acciaio ad angoli disuguali può fungere da componente di supporto o di connessione quando le sue dimensioni, resistenza e schema dei fori corrispondono al progetto di montaggio.

4. Opzioni di fabbricazione personalizzata

I progetti spesso richiedono lunghezze, posizioni dei fori e dettagli di connessione specifici. Energet Solar supporta la formatura a freddo, la punzonatura CNC, il taglio di precisione e la lavorazione personalizzata per accogliere diversi disegni di progetto.

5. Durata all'aperto

Un'adeguata protezione dalla corrosione aiuta i componenti in acciaio a resistere all'umidità e all'esposizione ambientale. Per le strutture fotovoltaiche esterne, un adeguato rivestimento zincato o un altro sistema protettivo specificato può ridurre la manutenzione correlata alla corrosione.

Quali specifiche e opzioni di materiale dovrebbero prendere in considerazione gli acquirenti?

Le dimensioni appropriate e la qualità del materiale dipendono dai calcoli strutturali, dalle condizioni di installazione e dagli standard di progetto applicabili. La tabella seguente riassume le informazioni sul prodotto pubblicate da Energet Solar.

Nota: queste sono gamme di prodotti pubblicate, non una garanzia che ogni combinazione sia disponibile come articolo in stock standard. Confermare le dimensioni esatte, le tolleranze, il grado di acciaio, gli standard applicabili e i requisiti di rivestimento prima di ordinare.

Per ulteriori informazioni sui profili complementari in acciaio, esplora Energet Solar Equal Angle Steel e i suoi accessori per il montaggio solare.

Dove viene comunemente utilizzato l'acciaio ad angoli disuguali?

L'acciaio ad angolo disuguale serve una gamma di applicazioni in cui le connessioni strutturali richiedono diverse larghezze delle gambe. I suoi usi pratici includono quanto segue:

• Sistemi solari a terra:Supporta staffe, controventi e gruppi di connessione selezionati nelle strutture di montaggio fotovoltaiche.
• Tettoie solari:Aiuta a collegare o rafforzare i membri all'interno delle strutture solari progettate per i parcheggi.
• Strutture industriali in acciaio:Fornisce opzioni di connessione e rinforzo per telai fabbricati e gruppi di supporto.
• Progetti di costruzione:Può essere utilizzato in carpenteria secondaria, staffe e collegamenti strutturali ove consentito dal progetto.
• Telai supporto attrezzature:Può ospitare disposizioni di attacco che beneficiano di un profilo asimmetrico.

Considera un progetto solare montato a terra che utilizza montanti in acciaio, supporti orizzontali e controventi diagonali. Un angolo disuguale può fornire una connessione adeguata tra gli elementi selezionati quando le superfici di attacco differiscono in larghezza. L'ingegnere deve comunque verificare la capacità degli elementi, la spaziatura dei bulloni, il cuscinetto locale e la stabilità strutturale complessiva prima di approvare la configurazione.

Come si può selezionare l'acciaio ad angolo disuguale giusto?

Scegliere un prodotto adatto implica molto più che confrontare i prezzi o selezionare le dimensioni più grandi disponibili. Gli acquirenti dovrebbero valutare il componente in relazione alla funzione strutturale prevista.

1. Definire l'applicazione.Identificare se il profilo funzionerà come controvento, staffa, membro di connessione o altro componente strutturale.
2. Conferma le dimensioni.Specificare la larghezza, lo spessore, la lunghezza, la posizione dei fori e le tolleranze dimensionali delle gambe nel disegno tecnico.
3. Determinare la qualità dell'acciaio.Selezionare un grado che soddisfi i requisiti di resistenza, duttilità, saldabilità e normative applicabili del progetto.
4. Valutare i carichi strutturali.Considerare i carichi permanenti, il vento, la neve, le vibrazioni, le forze di connessione e qualsiasi altra condizione di progettazione rilevante.
5. Specificare la protezione dalla corrosione.Valutare l'umidità, le precipitazioni, l'esposizione costiera, gli inquinanti industriali e la strategia di manutenzione prevista.
6. Controllare i requisiti di fabbricazione.Stabilisci se il componente necessita di fori preforati, taglio personalizzato, piegatura o altra lavorazione.
7. Esaminare la documentazione del fornitore.Richiedi certificati dei materiali, registrazioni di ispezioni dimensionali, informazioni sul rivestimento e altri documenti richiesti dal progetto.

Una specifica tecnica completa aiuta a ridurre le discrepanze tra disegni, componenti consegnati e requisiti di installazione. Per i grandi progetti fotovoltaici, l’allineamento dei documenti di appalto con la distinta base tecnica è particolarmente importante.

In che modo la fabbricazione e la protezione dalla corrosione influiscono sulle prestazioni?

L'accuratezza della fabbricazione influenza il modo in cui l'acciaio angolare si adatta agli elementi adiacenti. Posizioni errate dei fori, dimensioni incoerenti o deformazioni eccessive possono complicare l'installazione e creare sollecitazioni indesiderate sulle connessioni.

La formatura a freddo, la punzonatura CNC e il taglio di precisione possono supportare una produzione ripetibile quando vengono applicati controlli e ispezioni di processo appropriati. Gli acquirenti devono confermare che il processo di produzione selezionato soddisfa i requisiti del disegno e non compromette le proprietà specificate del componente.

La protezione dalla corrosione è altrettanto importante per le strutture in acciaio esterne. La zincatura a caldo crea un rivestimento di zinco che aiuta a proteggere l'acciaio dalla corrosione. Le prestazioni dipendono dalla qualità del rivestimento, dallo spessore, dalle condizioni ambientali, dal drenaggio e dai danni subiti durante il trasporto o l'installazione.

Per ambienti impegnativi, i team di progetto dovrebbero valutare se il sistema di rivestimento specificato fornisce una protezione adeguata per le condizioni di servizio previste. Bordi tagliati, aree forate, saldature e regioni di rivestimento danneggiate possono richiedere particolare attenzione ai sensi delle specifiche di rivestimento applicabili.

Prima di accettare una consegna, valuta la possibilità di controllare:

• Dimensioni e rettilineità del profilo rispetto ai disegni approvati.
• Documentazione sulla qualità dell'acciaio e sulla tracciabilità.
• Posizioni dei fori, qualità di taglio e deformazione visibile.
• Spessore del rivestimento e condizioni della superficie.
• Imballaggio, etichettatura e coerenza tra i lotti di produzione.

Qual è la differenza tra acciaio ad angolo disuguale e acciaio ad angolo uguale?

Entrambi i profili hanno sezione trasversale ad L, ma la loro geometria li rende adatti a diverse modalità di collegamento. Nessuno dei due tipi è universalmente più forte; la scelta corretta dipende dalle esigenze strutturali.

Confrontando i due, gli ingegneri dovrebbero valutare le proprietà della sezione trasversale, l'eccentricità della connessione, la direzione del carico e i costi di fabbricazione anziché fare affidamento solo sulla forma del profilo.

Domande frequenti sull'acciaio ad angoli disuguali

1. Qual è il vantaggio principale dell'acciaio ad angolo disuguale?

Il suo vantaggio principale è la capacità di accogliere collegamenti strutturali con diverse larghezze delle gambe. Ciò può migliorare la flessibilità del layout e semplificare le disposizioni selezionate di supporto o rinforzo quando il profilo corrisponde al progetto tecnico.

2. Quali qualità di acciaio sono disponibili presso Energet Solar?

Energia solare elenca l'acciaio al carbonio Q235B e Q355B, insieme alle designazioni S235JR e S355JR per i requisiti pertinenti. Conferma il grado esatto, lo standard dei materiali in vigore e la documentazione disponibile per il tuo ordine.

3. L'acciaio ad angolo disuguale è adatto per i sistemi di montaggio solare per esterni?

Sì, può essere utilizzato in strutture fotovoltaiche esterne quando il profilo, il tipo di acciaio, il design strutturale e la protezione dalla corrosione soddisfano i requisiti del progetto. Energet Solar elenca le opzioni zincate a caldo con un intervallo di spessore del rivestimento pubblicato compreso tra 45 e 120 μm.

4. È possibile personalizzare le dimensioni e la posizione dei fori?

La personalizzazione può essere disponibile per dimensioni e dettagli di fabbricazione specifici del progetto. Fornire disegni approvati, quantità richieste, tolleranze, qualità dei materiali e specifiche del trattamento superficiale in modo che il fornitore possa valutare la fattibilità.

5. Quali informazioni devo fornire quando richiedo un preventivo?

Includere le dimensioni delle due gambe, lo spessore, la lunghezza, il grado di acciaio, i requisiti di rivestimento, lo schema dei fori, la quantità, la destinazione e il programma di consegna richiesto. I disegni e gli standard applicabili aiuteranno il fornitore a preparare un preventivo più accurato.

6. Come posso verificare la qualità di un ordine?

Richiedere documenti di tracciabilità dei materiali e relativi registri di ispezione. A seconda dei requisiti del progetto, la verifica può includere controlli dimensionali, misurazioni dello spessore del rivestimento, ispezione visiva e revisione dei certificati dei materiali rispetto alle specifiche di acquisto.

Conclusione: scegliere l'acciaio ad angolo disuguale giusto per il tuo progetto

L'acciaio ad angolo disuguale fornisce una soluzione utile per strutture di montaggio fotovoltaico, telai in acciaio, tettoie per auto e collegamenti industriali che richiedono gambe di dimensioni diverse. Il suo valore deriva dall'adattamento della geometria del profilo, delle proprietà dei materiali, dei dettagli di fabbricazione e della protezione dalla corrosione ai requisiti tecnici effettivi.

Energia solare offre profili in acciaio configurabili e servizi di fabbricazione per supportare diversi progetti di montaggio e costruzione di pannelli solari. Se stai acquistando acciaio strutturale per una nuova installazione o per espandere una catena di fornitura esistente, condividi i tuoi disegni, le specifiche tecniche, la quantità e le condizioni del progetto con il team.Visita la pagina del prodotto Unequal Angle Steel econtattaciper discutere specifiche personalizzate, requisiti tecnici e un preventivo per il tuo progetto.
