Energia solarefornisceSezione cava strutturalesoluzioni progettate per sistemi di montaggio fotovoltaico e strutture in acciaio per esterni, che combinano un'efficiente distribuzione del carico, rigidità strutturale, peso proprio ridotto e protezione superficiale durevole. Per sviluppatori solari, appaltatori EPC, produttori di sistemi di montaggio e distributori, la scelta del giusto profilo cavo in acciaio può influenzare direttamente la stabilità strutturale, l'efficienza dell'installazione e le prestazioni del progetto a lungo termine.
La sezione cava strutturale è un profilo tubolare chiuso in acciaio ampiamente utilizzato nei sistemi di montaggio fotovoltaico, tettoie solari, impianti solari montati a terra, tetti commerciali, strutture agrivoltaiche e altre applicazioni in acciaio per esterni. Rispetto agli elementi solidi convenzionali, la sua geometria cava può fornire un equilibrio efficiente tra resistenza, rigidità, consumo di materiale e peso strutturale.
Questo articolo spiega come funziona la sezione cava strutturale, perché i profili quadrati e rettangolari sono adatti per le strutture solari, in che modo la qualità dei materiali e i rivestimenti protettivi influiscono sulle prestazioni e cosa dovrebbero valutare gli acquirenti prima di selezionare un fornitore. Esamina inoltre i processi di produzione, le opzioni di personalizzazione, le considerazioni sul controllo della qualità e le applicazioni pratiche per aiutare i team di progettazione e approvvigionamento a prendere decisioni migliori.
Sommario
- Cos'è la sezione cava strutturale?
- Perché la struttura cava migliora l’efficienza strutturale?
- Quali sono i principali vantaggi dei sistemi di montaggio solare?
- Quali materiali e trattamenti superficiali sono disponibili?
- Dove viene utilizzata la sezione cava strutturale?
- Come viene prodotta la sezione cava strutturale?
- In che modo gli acquirenti dovrebbero selezionare la giusta sezione strutturale cava?
- Perché scegliere Energet Solar per le sezioni cave strutturali?
- Domande frequenti
- Conclusione

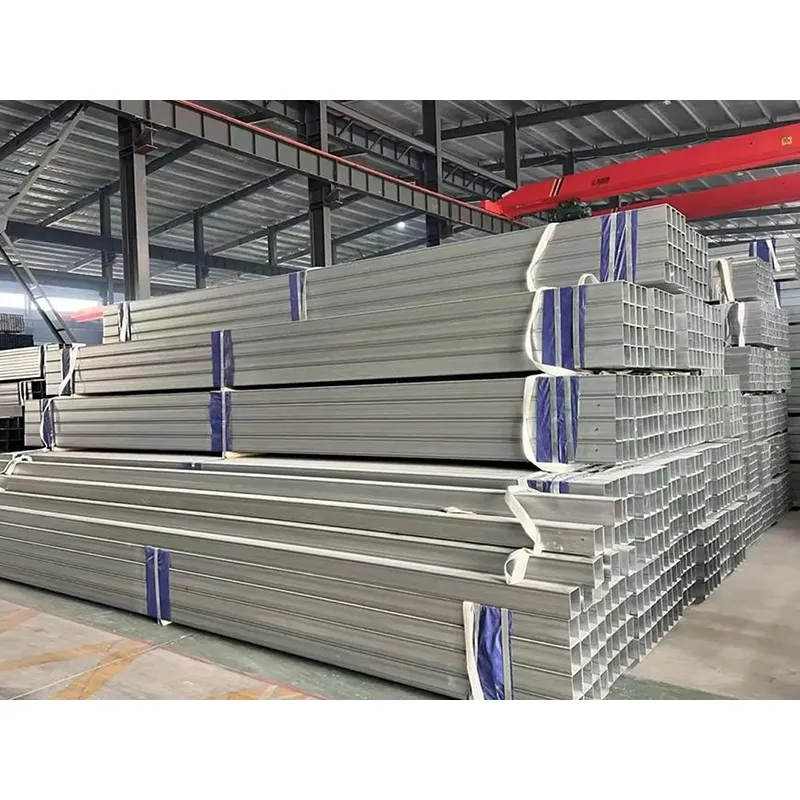

Cos'è la sezione cava strutturale?
La sezione cava strutturale è un elemento strutturale tubolare in acciaio con sezione trasversale chiusa. A differenza delle barre piene di acciaio, contiene un'area interna cava pur mantenendo un profilo esterno continuo. Le configurazioni più comuni per le applicazioni strutturali sono la sezione cava quadrata (SHS) e la sezione cava rettangolare (RHS).
Questa geometria consente agli ingegneri di ottenere prestazioni strutturali utili senza aggiungere materiale non necessario. Nelle strutture di montaggio fotovoltaico, le sezioni cave possono funzionare come colonne, travi, controventi e altri elementi portanti. Il loro profilo chiuso è particolarmente prezioso laddove le strutture devono resistere a combinazioni di carichi verticali, pressione del vento, forze di torsione e condizioni esterne mutevoli.
Per i progetti solari, l’obiettivo non è semplicemente quello di selezionare l’elemento in acciaio più pesante. Una progettazione più efficiente considera insieme resistenza, rigidità, dimensioni della sezione, spessore delle pareti, requisiti di connessione, esposizione ambientale e peso strutturale totale.
Perché la struttura cava migliora l’efficienza strutturale?
Le prestazioni di una sezione strutturale cava sono fortemente influenzate dalla sua geometria tubolare chiusa. Il materiale è posizionato attorno al perimetro della sezione anziché concentrato interamente al centro. Questa configurazione può fornire una relazione efficiente tra dimensione della sezione, peso, resistenza alla flessione e rigidità torsionale.
Per le strutture di montaggio solare, questo è importante perché gli elementi strutturali sono esposti a più direzioni di carico. Il vento può creare forze laterali e torsionali, mentre il peso dei moduli e dei componenti di montaggio crea carichi verticali. Una sezione cava ben progettata aiuta a distribuire queste forze su tutto il membro invece di concentrarle in una piccola area.
- Distribuzione efficiente del carico:Il profilo chiuso aiuta a distribuire le forze strutturali attraverso la sezione.
- Buone prestazioni di flessione:La geometria può fornire un'utile resistenza alla flessione controllando al tempo stesso il peso strutturale.
- Rigidità torsionale:Le sezioni chiuse sono particolarmente adatte per applicazioni in cui la resistenza alla torsione è importante.
- Peso proprio ridotto:Meno materiale non necessario può aiutare a ridurre il peso della struttura di montaggio complessiva.
- Aspetto strutturale pulito:I profili quadrati e rettangolari forniscono una geometria ordinata per le strutture esterne visibili.
Tuttavia la sezione ottimale non può essere determinata solo dalla forma. Gli ingegneri devono verificare i calcoli strutturali in base a vento locale, neve, sismica, campata, connessione, fondazione e requisiti di progettazione applicabili.
Quali sono i principali vantaggi dei sistemi di montaggio solare?
| Fattore di prestazione | Vantaggio strutturale della sezione cava | Valore del progetto solare |
|---|---|---|
| Forza strutturale | Efficiente geometria a sezione chiusa | Supporto affidabile per moduli fotovoltaici e gruppi di montaggio |
| Rigidità torsionale | Il profilo chiuso migliora la resistenza alla torsione | Utile per strutture esposte sotto carichi di vento variabili |
| Peso strutturale | Uso efficiente dell'acciaio attorno al perimetro della sezione | Può ridurre il carico morto non necessario |
| Flessibilità dimensionale | Disponibile nelle configurazioni quadrate e rettangolari | Supporta diversi layout strutturali e progetti di connessione |
| Protezione dalla corrosione | È possibile specificare le opzioni HDG e ZAM | Adatto per ambienti esterni esigenti |
| Personalizzazione | Dimensioni, spessore delle pareti, lunghezze e lavorazioni possono essere personalizzate | Aiuta a soddisfare i requisiti tecnici specifici del progetto |
Questi vantaggi diventano particolarmente rilevanti quando un progetto solare coinvolge migliaia di elementi strutturali ripetuti. Anche un piccolo miglioramento nell’efficienza del peso, nell’uniformità dimensionale o nella compatibilità di installazione può influenzare il trasporto, l’assemblaggio, i requisiti delle fondazioni e l’economia complessiva del progetto.
Quali materiali e trattamenti superficiali sono disponibili?
La selezione dei materiali dovrebbe basarsi su calcoli strutturali, condizioni ambientali, requisiti di fabbricazione e standard tecnici applicabili. Energet Solar fornisce comunemente profilati cavi strutturali utilizzando qualità di acciaio al carbonio come Q235B e Q355B, mentre altre qualità possono essere prese in considerazione in base alle specifiche del progetto.
Acciaio al carbonio Q235B
Q235B è ampiamente utilizzato per applicazioni strutturali generali in cui sono richieste resistenza moderata e caratteristiche di fabbricazione affidabili. Può essere adatto a molte applicazioni convenzionali di montaggio solare se confermato dal progetto strutturale.
Acciaio al carbonio Q355B
Il Q355B fornisce un carico di snervamento maggiore rispetto al Q235B e può essere preso in considerazione per progetti in cui è richiesta una maggiore capacità strutturale o una progettazione della sezione ottimizzata. Gli ingegneri dovrebbero selezionare la qualità in base ai carichi calcolati anziché dare per scontato che una qualità con resistenza più elevata sia automaticamente la soluzione migliore.
Zincatura a caldo
La zincatura a caldo, comunemente nota come HDG, fornisce un rivestimento protettivo di zinco che aiuta a proteggere l'acciaio dalla corrosione atmosferica. È ampiamente utilizzato per strutture in acciaio esterne e applicazioni di montaggio fotovoltaico.
Rivestimento ZAM
ZAM si riferisce alla tecnologia di rivestimento zinco-alluminio-magnesio. È progettato per fornire una forte protezione dalla corrosione ed è particolarmente attraente per gli ambienti esterni impegnativi, comprese le condizioni umide e costiere.
Quando scelgono un rivestimento, gli acquirenti dovrebbero considerare l'umidità locale, l'esposizione al sale, gli inquinanti industriali, la durata prevista, i requisiti di lavorazione e la strategia di manutenzione del progetto.
Dove viene utilizzata la sezione cava strutturale?
La versatilità della sezione cava strutturale gli consente di svolgere molti ruoli strutturali diversi. Nell'ingegneria solare, le sue applicazioni vanno oltre una singola configurazione di montaggio.
Centrali solari a terra
I profili cavi in acciaio possono essere utilizzati come colonne, travi, controventi e altri elementi strutturali in impianti fotovoltaici su scala industriale. La loro combinazione di resistenza ed efficienza strutturale è utile per array di grandi dimensioni esposti a carichi di vento e neve.
Solare sul tetto commerciale e industriale
Per i progetti sui tetti, la riduzione del peso strutturale non necessario può rappresentare un'importante considerazione progettuale. Sezioni cave opportunamente progettate possono fornire supporto strutturale aiutando a controllare il carico aggiuntivo imposto sul tetto.
Posti auto coperti solari
I carport solari richiedono colonne e travi stabili in grado di sostenere i moduli fotovoltaici creando allo stesso tempo spazio di parcheggio utilizzabile sottostante. I profili cavi quadrati e rettangolari possono fornire un aspetto architettonico pulito e una geometria strutturale pratica.
Progetti solari agrovoltaici e ittici
I progetti che combinano la generazione fotovoltaica con attività agricole o di acquacoltura possono richiedere campate più ampie e strutture esterne durevoli. La sezione cava strutturale può essere incorporata in questi sistemi quando le sue dimensioni e proprietà meccaniche soddisfano i requisiti ingegneristici.
Altre strutture in acciaio per esterni
Oltre al fotovoltaico, i profili strutturali cavi possono essere utilizzati anche nelle piattaforme delle attrezzature, nei passaggi pedonali, nei guardrail, nei telai di supporto e in altre strutture esterne in acciaio.
Come viene prodotta la sezione cava strutturale?
Una produzione coerente è essenziale perché le deviazioni dimensionali possono influire sulle connessioni, sulla precisione dell'installazione e sulle prestazioni strutturali. Un processo di produzione professionale generalmente combina formatura, saldatura, raddrizzatura, taglio, trattamento superficiale e ispezione.
- Preparazione del materiale in acciaio:L'acciaio al carbonio adatto viene selezionato in base al grado specificato e ai requisiti del progetto.
- Profilatura di precisione:L'acciaio viene progressivamente formato nel profilo richiesto.
- Saldatura automatica:L'acciaio formato viene saldato per creare una sezione cava continua.
- Raddrizzamento:La sezione viene lavorata per mantenere un'adeguata rettilineità e consistenza dimensionale.
- Taglio a lunghezza fissa:Le sezioni vengono tagliate secondo dimensioni di progetto standard o personalizzate.
- Protezione superficiale:HDG, ZAM o un altro trattamento specificato possono essere applicati in base ai requisiti ambientali.
- Ispezione finale:Dimensioni, spessore delle pareti, rettilineità, qualità del rivestimento e altre caratteristiche specificate vengono controllate prima della spedizione.
Per i grandi progetti solari, la coerenza della produzione è particolarmente importante perché potrebbe essere necessario incastrare centinaia o migliaia di componenti strutturali durante l’installazione.
In che modo gli acquirenti dovrebbero selezionare la giusta sezione strutturale cava?
Scegliere il prodotto giusto implica molto più che confrontare il prezzo più basso per tonnellata. I team di approvvigionamento dovrebbero valutare l’intero quadro tecnico e della catena di fornitura prima di effettuare un ordine.
1. Confermare la progettazione strutturale
Inizia con i carichi, le campate, le condizioni di supporto, i metodi di connessione e gli standard di progettazione applicabili richiesti. Le dimensioni della sezione e lo spessore della parete devono essere selezionati in base a calcoli ingegneristici.
2. Selezionare il grado di acciaio appropriato
Determinare se Q235B, Q355B o un altro grado è appropriato per i requisiti strutturali calcolati. La selezione dei materiali deve essere documentata e tracciabile.
3. Valutare l'ambiente di installazione
Gli ambienti costieri, umidi, industriali e ad alta esposizione possono richiedere una protezione dalla corrosione più forte rispetto alle applicazioni interne standard. HDG e ZAM dovrebbero essere confrontati in base alle condizioni effettive del progetto.
4. Controllare la precisione dimensionale
Le dimensioni precise aiutano a migliorare la compatibilità delle connessioni e l'efficienza dell'installazione. Gli acquirenti devono confermare le tolleranze, lo spessore della parete, la rettilineità, la lunghezza e qualsiasi lavorazione del foro richiesta.
5. Considera la produzione personalizzata
Per progetti di grandi dimensioni, lunghezze, dimensioni, spessori delle pareti, fori e finiture superficiali personalizzati possono contribuire a ridurre i lavori di fabbricazione non necessari nel sito di installazione.
6. Valutare la capacità del fornitore
Un fornitore dovrebbe essere valutato per capacità produttiva, procedure di controllo qualità, coerenza della produzione, capacità di consegna, supporto tecnico ed esperienza con progetti fotovoltaici.
Perché scegliere Energet Solar per le sezioni cave strutturali?
Energia solare si concentra sui sistemi di montaggio fotovoltaico e sulle soluzioni strutturali in acciaio piuttosto che operare esclusivamente come distributore generale di acciaio. L'azienda ha fornito componenti strutturali per oltre 1.000 progetti fotovoltaici in tutto il mondo e gestisce numerosi impianti di produzione con una notevole capacità di produzione annua.
Le sue capacità produttive includono profilatura di precisione, saldatura automatica, raddrizzatura, taglio e finitura superficiale. Le procedure di qualità comprendono la misurazione dimensionale, la verifica dello spessore delle pareti, l'ispezione della rettilineità, l'ispezione del rivestimento e le prove meccaniche in base ai requisiti applicabili.
Energia solare supporta anche la produzione personalizzata di sezioni strutturali cave. Gli acquirenti possono fornire disegni di progetto o specifiche tecniche per la valutazione, consentendo al team di ingegneri di considerare dimensioni, spessore delle pareti, lunghezze, condizioni ambientali e protezione della superficie prima della produzione.
- Esperienza nella produzione strutturale focalizzata sul fotovoltaico
- Configurazioni a sezione cava quadrata e rettangolare
- Opzioni in acciaio al carbonio Q235B e Q355B
- Protezione superficiale zincata a caldo e ZAM
- Dimensioni, lunghezze e spessori delle pareti personalizzati
- Supporto OEM e produzione di massa
- Controllo dimensionale e qualità del rivestimento
- Supporto per appaltatori EPC, distributori e produttori di supporti solari
Per una selezione più ampia di profili strutturali, gli acquirenti possono anche esplorare le forme in acciaio strutturale e i relativi accessori per il montaggio solare di Energet Solar.
Domande frequenti
Per cosa viene utilizzata principalmente la sezione cava strutturale?
La sezione cava strutturale viene utilizzata principalmente come elemento portante in acciaio nei sistemi di montaggio fotovoltaici, impianti solari montati a terra, strutture solari sui tetti, tettoie solari, progetti agrivoltaici e altre strutture in acciaio esterne.
Qual è la differenza tra SHS e RHS?
SHS sta per Square Hollow Sezione e ha dimensioni esterne uguali sui due lati principali. RHS sta per sezione cava rettangolare e ha diverse dimensioni di larghezza e altezza. Il profilo appropriato dipende dai calcoli strutturali, dalla geometria, dai requisiti di connessione e dalla progettazione.
Quali qualità di acciaio possono essere utilizzate per le sezioni strutturali cave?
Le opzioni comuni includono l'acciaio al carbonio Q235B e Q355B. La qualità corretta deve essere selezionata in base al carico di snervamento richiesto, ai calcoli strutturali, agli standard applicabili e alle specifiche del progetto.
La sezione cava strutturale è adatta per progetti solari costieri?
Sì, può essere adatto quando il tipo di acciaio, il design della sezione, le connessioni e il sistema di protezione dalla corrosione sono selezionati correttamente. I rivestimenti HDG e ZAM possono fornire una protezione migliorata per le applicazioni esterne, mentre i progetti costieri dovrebbero ricevere una specifica valutazione ingegneristica e ambientale contro la corrosione.
Energia solare può produrre profilati cavi personalizzati?
SÌ. Energet Solar supporta dimensioni personalizzate, spessori delle pareti, lunghezze, lavorazione dei fori e finiture superficiali. La produzione può essere basata su disegni tecnici o specifiche tecniche specifiche del progetto.
Cosa devo fornire quando richiedo un preventivo?
Per un preventivo più accurato, gli acquirenti devono fornire il tipo di profilo richiesto, le dimensioni, lo spessore della parete, il grado di acciaio, la lunghezza, la quantità, il trattamento superficiale, la destinazione, l'applicazione e i disegni tecnici o le specifiche tecniche disponibili.
Conclusionee
La sezione cava strutturale offre una soluzione efficiente per le moderne strutture di montaggio solare perché la sua geometria tubolare chiusa può combinare resistenza strutturale, rigidità torsionale, flessibilità dimensionale e peso strutturale controllato. Quando le dimensioni della sezione, il tipo di acciaio, la protezione dalla corrosione, l'accuratezza della produzione e i requisiti ingegneristici sono adeguatamente abbinati, può supportare prestazioni affidabili su impianti fotovoltaici montati a terra, tetti, tettoie solari, sistemi agrivoltaici e altre strutture esterne.
Se stai acquistando sezioni strutturali cave per un nuovo progetto fotovoltaico o hai bisogno di profili in acciaio personalizzati basati su disegni tecnici, Energet Solar può fornire consigli professionali sui prodotti, produzione personalizzata e supporto orientato al progetto. Condividi le tue specifiche, le quantità richieste e i dettagli dell'applicazione econtattacioggi per discutere una soluzione strutturale a sezione cava adatta al tuo progetto.
