Riepilogo dell'articolo: Arcareccio in acciaio formato a freddoè un componente strutturale importante nei moderni sistemi di montaggio solare e nella costruzione di telai in acciaio. Combinando un efficiente design della sezione trasversale, un'accurata formatura dei rulli, rivestimenti resistenti alla corrosione e personalizzazione flessibile, può fornire un supporto affidabile contribuendo al tempo stesso a ridurre il peso strutturale non necessario e la complessità dell'installazione. Questo articolo spiega come funzionano gli arcarecci in acciaio formati a freddo, dove vengono utilizzati, quali fattori dovrebbero essere considerati durante la selezione e come pratiche di produzione e installazione adeguate possono migliorare le prestazioni strutturali a lungo termine.
Sommario
- Cos'è l'arcareccio in acciaio formato a freddo?
- Come funziona la struttura dell'arcareccio?
- Perché l'arcareccio in acciaio formato a freddo è ampiamente utilizzato?
- Dove viene utilizzato l'arcareccio in acciaio formato a freddo?
- Arcareccio in acciaio formato a freddo rispetto alle tradizionali sezioni laminate a caldo
- Come scegliere l'arcareccio giusto?
- Come viene prodotto l'arcareccio in acciaio formato a freddo?
- Cosa bisogna considerare durante l'installazione?
- Quali fattori di qualità contano di più?
- Come si può migliorare la durata?
- Perché scegliere EnergetSolar?
- Domande frequenti
- Conclusione

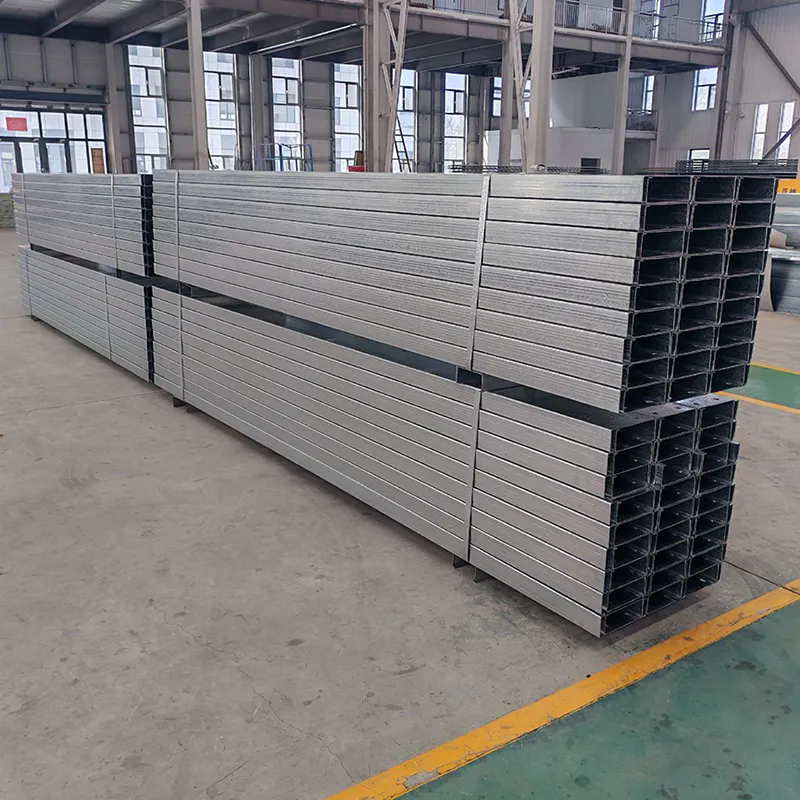

1. Cos'è l'arcareccio in acciaio formato a freddo?
L'arcareccio in acciaio formato a freddo è un elemento strutturale in acciaio prodotto formando nastri o fogli di acciaio in una forma di sezione trasversale specifica a temperatura ambiente. A differenza dei tradizionali profilati laminati a caldo, il materiale non necessita di essere riscaldato ad alta temperatura prima del processo di formatura. Invece, la profilatura continua piega gradualmente l'acciaio nel profilo richiesto.
I profili più comuni sonoArcarecci a C e a Z. La loro geometria è progettata per fornire un equilibrio efficiente tra resistenza strutturale, consumo di materiale, peso e comodità di installazione.
Nelle applicazioni di montaggio solare, gli arcarecci normalmente funzionano come elementi strutturali secondari. Possono collegare gli elementi di supporto primari con componenti di montaggio fotovoltaici distribuendo al tempo stesso i carichi provenienti da moduli solari, binari, staffe, neve, vento e altre forze ambientali nel sistema strutturale principale.
Le prestazioni di un arcareccio dipendono da molto di più delle sue dimensioni nominali. La qualità del materiale, lo spessore, la geometria della sezione trasversale, la campata, il metodo di connessione, il sistema di rivestimento, la disposizione dei fori e i carichi di progetto influenzano tutti il risultato strutturale finale.
Per questo motivo, acquistare il profilo in acciaio più economico basandosi solo sul prezzo o sul peso può creare problemi in seguito. Un arcareccio adeguatamente progettato dovrebbe essere selezionato in base ai reali requisiti strutturali del progetto.
2. Come funziona la struttura degli arcarecci?
L'efficacia di un arcareccio in acciaio formato a freddo deriva in gran parte dalla sua geometria della sezione trasversale. Invece di utilizzare una striscia di acciaio piatta con resistenza alla flessione limitata, l'acciaio viene modellato in un profilo strutturale più profondo.
La maggiore profondità della sezione può migliorare la resistenza alla flessione attorno al relativo asse strutturale senza richiedere un aumento proporzionalmente grande di materiale. A seconda del progetto, labbri, flange, anime e caratteristiche di irrigidimento possono lavorare insieme per migliorare l'efficienza della sezione.
In una tipica struttura solare, il percorso del carico può essere inteso come:
- I moduli solari ricevono carichi ambientali e operativi.
- Le guide di montaggio o i componenti di supporto trasferiscono questi carichi agli elementi strutturali secondari.
- Gli arcarecci in acciaio formati a freddo distribuiscono i carichi lungo il telaio strutturale.
- Le travi e le colonne primarie trasferiscono i carichi verso la fondazione o la struttura portante.
Ciò significa che l'arcareccio non è un componente isolato. Le sue dimensioni e i dettagli di connessione devono funzionare insieme al resto della struttura.
Per i grandi impianti fotovoltaici è particolarmente importante una posizione coerente dei fori. La punzonatura accurata consente il corretto allineamento di bulloni, staffe e altri componenti, riducendo inutili regolazioni durante il montaggio.
3. Perché l'arcareccio in acciaio formato a freddo è ampiamente utilizzato?
I progetti di costruzione moderni riguardano sempre più l’efficienza strutturale, la velocità di installazione, l’utilizzo dei materiali e la durabilità a lungo termine. Gli arcarecci in acciaio formati a freddo possono soddisfare molti di questi requisiti contemporaneamente.
- Geometria strutturale efficiente:Le sezioni formate possono fornire prestazioni di piegatura utili senza fare affidamento su sezioni di acciaio eccessivamente pesanti.
- Dimensioni precise:La formatura a rulli continua può produrre una geometria di sezione coerente su grandi lotti di produzione.
- Personalizzazione flessibile:Lunghezza, spessore, dimensioni del profilo e schemi di foratura possono essere adattati ai requisiti del progetto.
- Efficienza dell'installazione:I fori prodotti in fabbrica e le dimensioni standardizzate possono semplificare l'assemblaggio sul campo.
- Buon utilizzo del materiale:Il profilo della sezione trasversale può essere ottimizzato per l'applicazione strutturale prevista.
- Protezione dalla corrosione:I sistemi di rivestimento metallico galvanizzato e avanzato possono migliorare la resistenza all'esposizione ambientale.
- Ampio campo di applicazione:Lo stesso concetto generale di arcareccio può essere utilizzato in impianti fotovoltaici, tettoie per auto, edifici industriali e altre strutture in acciaio.
Questi vantaggi diventano particolarmente preziosi quando un progetto contiene centinaia o migliaia di componenti strutturali ripetuti. Piccole incongruenze dimensionali o difficoltà di installazione possono diventare significative se moltiplicate per un sito di grandi dimensioni.
4. Dove viene utilizzato l'arcareccio in acciaio formato a freddo?
Gli arcarecci formati a freddo sono adatti per numerose applicazioni strutturali in cui è richiesto un supporto secondario efficiente. Il loro utilizzo è particolarmente visibile nella costruzione fotovoltaica.
| Applicazione | Ruolo strutturale tipico | Requisito chiave |
|---|---|---|
| Progetti solari a terra | Supporta e collega componenti strutturali FV secondari | Resistenza al vento, consistenza dimensionale, protezione dalla corrosione |
| Impianti fotovoltaici su tetto | Fornisce un supporto secondario all'interno della struttura di montaggio | Basso peso strutturale e connessioni affidabili |
| Posti auto coperti solari | Supporta gli array fotovoltaici all'interno delle strutture dei posti auto coperti in acciaio | Resistenza, durata, aspetto ed efficienza di installazione |
| Edifici industriali | Funge da elemento secondario dell'intelaiatura in acciaio | Capacità di carico e stabilità dimensionale a lungo termine |
| Strutture generali in acciaio | Supporta travi, colonne, pannelli e altri elementi strutturali | Corretta selezione del profilo e progettazione della connessione |
Per le applicazioni solari, le condizioni ambientali meritano un'attenzione particolare. I progetti in regioni costiere, aree con elevata umidità o luoghi esposti a condizioni atmosferiche aggressive possono richiedere una maggiore protezione della superficie rispetto ai progetti in ambienti interni asciutti.
5. Arcareccio in acciaio formato a freddo rispetto alle tradizionali sezioni laminate a caldo
Gli elementi in acciaio formati a freddo e laminati a caldo non sono sostituti diretti in ogni applicazione strutturale. La scelta corretta dipende dal caso di carico, dalla campata, dalla geometria, dagli standard di progettazione e dall'economia del progetto.
| Fattore | Arcareccio in acciaio formato a freddo | Sezione tradizionale laminata a caldo |
|---|---|---|
| Metodo di produzione | Profilatura a temperatura ambiente | Laminazione e modellatura ad alta temperatura |
| Flessibilità del profilo | Elevata flessibilità per sezioni personalizzate | Spesso basato su profili laminati standardizzati |
| Personalizzazione dimensionale | Adatto per dimensioni specifiche del progetto | Generalmente selezionato tra le sezioni standard disponibili |
| Ottimizzazione del peso | Efficiente per molte applicazioni strutturali secondarie | Può essere vantaggioso per requisiti di carico più pesanti |
| Applicazione tipica | Strutture secondarie, montaggio solare, strutture leggere in acciaio | Telai strutturali pesanti e applicazioni con carichi impegnativi |
Il punto importante è che nessuno dei due metodi di produzione è automaticamente superiore per ogni progetto. Gli ingegneri strutturali dovrebbero valutare il percorso di carico completo e i requisiti di progettazione applicabili prima di selezionare una sezione.
6. Come dovresti selezionare l'arcareccio giusto?
La selezione di un arcareccio in acciaio formato a freddo dovrebbe iniziare con i requisiti ingegneristici piuttosto che semplicemente con la scelta di un profilo popolare. È necessario valutare insieme diversi parametri.
1. Determinare i carichi di progetto
È necessario considerare il vento, la neve, i carichi delle attrezzature, i carichi permanenti e altre forze applicabili. I progetti solari in regioni con vento forte o forti nevicate possono richiedere specifiche strutturali significativamente diverse rispetto ai progetti in climi miti.
2. Confermare l'intervallo e la spaziatura
La distanza tra i supporti influenza direttamente il comportamento alla flessione e la deflessione. Un profilo che funziona adeguatamente su una campata breve potrebbe non essere appropriato per una distanza non supportata più lunga.
3. Selezionare la qualità del materiale
I gradi strutturali comuni di acciaio possono includere Q235B, Q355B, S235JR e S355JR, mentre i gradi strutturali zincati come S250GD, S350GD o S420GD possono essere presi in considerazione a seconda dell'applicazione e degli standard applicabili.
4. Scegli uno spessore appropriato
Lo spessore influisce sulla capacità strutturale, sul peso, sui requisiti di fabbricazione e sui costi. Aumentare lo spessore non è sempre la soluzione più economica se la geometria della sezione può essere ottimizzata in modo più efficace.
5. Valutare l'esposizione alla corrosione
L'acciaio zincato e i rivestimenti di tipo ZAM possono fornire una migliore protezione superficiale. Il rivestimento appropriato deve essere selezionato in base all'esposizione atmosferica, alla durata prevista, alla strategia di manutenzione e ai requisiti del progetto.
6. Verificare i requisiti di connessione
I fori dei bulloni, le dimensioni delle scanalature, la spaziatura dei fori, le distanze dai bordi e l'hardware di connessione devono essere compatibili con il sistema di montaggio. La punzonatura di fabbrica può essere utile quando il progetto utilizza layout di connessione standardizzati.
7. Come viene prodotto l'arcareccio in acciaio formato a freddo?
Un arcareccio affidabile inizia con una materia prima controllata e un processo di produzione stabile. Sebbene le esatte procedure di produzione varino a seconda del produttore, il processo generale comprende diverse fasi importanti.
- Preparazione della materia prima:I rotoli o i nastri di acciaio vengono controllati per qualità, dimensioni, condizioni superficiali e requisiti meccanici.
- Formatura a rullo:Il nastro passa attraverso una sequenza di stazioni di formatura che creano progressivamente il profilo a C o Z richiesto.
- Punzonatura di precisione:I fori di collegamento possono essere realizzati in base ai disegni e al modello di installazione specificati.
- Taglio:Il profilo continuo viene tagliato alle lunghezze richieste.
- Controllo dimensionale:Vengono controllate le dimensioni chiave, le posizioni dei fori, la rettilineità e le condizioni della superficie.
- Protezione superficiale:A seconda del materiale selezionato e del processo di produzione, i sistemi di rivestimento resistenti alla corrosione vengono applicati o forniti come parte del materiale in acciaio.
- Confezione:Gli arcarecci finiti vengono impacchettati e protetti per il trasporto e la movimentazione.
L'automazione è particolarmente utile per progetti fotovoltaici di volume elevato perché aiuta a mantenere la ripetibilità. Quando un progetto richiede migliaia di pezzi simili, tolleranze di produzione stabili possono fare una differenza sostanziale in termini di efficienza dell’installazione.
8. Cosa bisogna considerare durante l'installazione?
Anche un arcareccio di alta qualità può avere prestazioni inferiori se installato in modo errato. Le squadre di costruzione dovrebbero seguire i disegni approvati e i requisiti dell'ingegnere strutturale invece di apportare modifiche incontrollate sul campo.
- Evitare tagli inutili:Il taglio di elementi strutturali in cantiere può modificarne la geometria progettata e compromettere le prestazioni.
- Evitare perforazioni non autorizzate:Fori aggiuntivi possono ridurre le proprietà effettive della sezione e interferire con la progettazione della connessione.
- Mantenere la spaziatura corretta:La spaziatura degli arcarecci deve corrispondere al progetto strutturale approvato.
- Utilizzare elementi di fissaggio compatibili:Gli elementi di fissaggio devono essere adatti ai materiali strutturali e alle condizioni ambientali.
- Proteggi la superficie:Graffi e danni da impatto sui rivestimenti protettivi devono essere riparati adeguatamente.
- Controllare l'accumulo di acqua:I dettagli strutturali dovrebbero evitare condizioni che consentano all'acqua di rimanere intrappolata attorno agli elementi in acciaio.
- Verifica l'allineamento:La rettilineità e il posizionamento devono essere controllati prima del serraggio finale delle connessioni.
La qualità dell'installazione è particolarmente importante per gli impianti fotovoltaici perché il telaio strutturale può rimanere esposto al vento, alla pioggia, agli sbalzi termici e all'irraggiamento solare per molti anni.
9. Quali fattori di qualità contano di più?
Quando acquistano un arcareccio in acciaio formato a freddo, gli acquirenti dovrebbero valutare il prodotto completo anziché concentrarsi solo sul prezzo unitario.
| Fattore di qualità | Perché è importante | Cosa dovrebbero controllare gli acquirenti |
|---|---|---|
| Grado d'acciaio | Influenza la resistenza e il comportamento strutturale | Documentazione del materiale e grado specificato |
| Spessore | Influisce sulla capacità e sulla durata della sezione | Spessore misurato e tolleranze |
| Dimensioni del profilo | Influenzare direttamente le prestazioni strutturali | Dimensioni d'anima, flangia, labbro e complessive |
| Posizione del foro | Determina la compatibilità della connessione | Diametro del foro, spaziatura e allineamento |
| Rivestimento | Aiuta a proteggere l'acciaio dalla corrosione | Tipo di rivestimento, specifiche e condizioni della superficie |
| Rettilineità | Influisce sull'installazione e sull'allineamento strutturale | Controllo visivo e dimensionale |
| Coerenza della produzione | Importante per la costruzione di grandi volumi | Ispezione dei lotti e controlli di produzione |
10. Come si può migliorare la durata utile?
La corretta selezione dei materiali è solo l'inizio di prestazioni a lungo termine. Anche il sistema strutturale dovrebbe essere ispezionato periodicamente, soprattutto in ambienti difficili.
Per i progetti costieri e con elevata umidità, è necessario prestare attenzione alle condizioni del rivestimento, ai punti di connessione, ai bordi tagliati, all'umidità accumulata e alle aree in cui metalli diversi possono entrare in contatto.
Le squadre di manutenzione dovrebbero cercare:
- Corrosione visibile o deterioramento del rivestimento.
- Graffi o danni meccanici alle superfici protettive.
- Elementi di fissaggio allentati o danneggiati.
- Deformazione imprevista o instabilità locale.
- Accumulo di acqua attorno ai collegamenti strutturali.
- Cambiamenti nell'allineamento o nella geometria strutturale.
Un'ispezione tempestiva può identificare problemi minori prima che si trasformino in costosi problemi strutturali o di manutenzione. L'intervallo di ispezione dovrebbe riflettere l'ambiente del progetto, il livello di esposizione, i requisiti di progettazione e il piano di manutenzione.
11. Perché scegliere Energet Solar?
Energia solarefornisce soluzioni di arcarecci in acciaio formato a freddo per sistemi di montaggio fotovoltaici e strutture in acciaio, compresi profili a forma di C e a forma di Z. La sua gamma di prodotti supporta sia requisiti standard che configurazioni specifiche del progetto.
Le specifiche disponibili possono essere adattate a parametri quali lunghezza, larghezza, altezza, spessore, qualità del materiale, rivestimento e disposizione di punzonatura. Questa flessibilità è utile per gli appaltatori EPC, i produttori di sistemi di montaggio solare, i distributori e gli sviluppatori di progetti che necessitano di elementi strutturali che corrispondano alla progettazione del sistema esistente.
Le dimensioni tipiche del prodotto possono essere configurate in base ai requisiti del progetto, con opzioni rappresentative che coprono lunghezze da circa 1.000 a 6.000 mm, larghezze da circa 40 a 80 mm, altezze da circa 50 a 220 mm e spessori da circa 1,8 a 3,0 mm. Le specifiche finali dovrebbero sempre essere confermate rispetto ai calcoli tecnici e ai disegni di progetto.
Energia solare enfatizza inoltre la coerenza della produzione attraverso processi quali la profilatura, la punzonatura automatizzata, il taglio di precisione, l'ispezione dimensionale e il controllo qualità. Per progetti personalizzati, la produzione può essere coordinata in base ai disegni tecnici e ai requisiti di connessione specificati.
Per i progetti solari internazionali, questo tipo di flessibilità produttiva può aiutare a ridurre la necessità di modifiche in loco e rendere più prevedibile l’integrazione dei componenti.
12. Domande frequenti
Q1: Qual è lo scopo principale di un arcareccio in acciaio formato a freddo?
Un arcareccio in acciaio formato a freddo viene generalmente utilizzato come elemento strutturale secondario per supportare e distribuire i carichi all'interno delle strutture in acciaio. Nei sistemi fotovoltaici, può collegare gli elementi strutturali primari con i componenti di montaggio solare e contribuire a sostenere la serie di moduli.
Q2: Gli arcarecci C e gli arcarecci Z sono intercambiabili?
Non necessariamente. La loro geometria della sezione trasversale e le caratteristiche di connessione differiscono, quindi il profilo appropriato deve essere selezionato in base al progetto strutturale, alla campata, alle condizioni di carico e alla disposizione della connessione.
Q3: Gli arcarecci in acciaio formati a freddo possono essere personalizzati?
SÌ. A seconda delle capacità produttive del produttore, dimensioni, lunghezze, spessori, schemi di fori e altre specifiche possono essere personalizzati in base ai disegni tecnici e ai requisiti del progetto.
Q4: Gli arcarecci in acciaio formati a freddo sono adatti per le centrali solari?
SÌ. Sono ampiamente applicabili a sistemi fotovoltaici montati a terra, strutture solari sul tetto, tettoie solari e altre applicazioni di supporto fotovoltaico quando la sezione è adeguatamente progettata per i carichi e le condizioni ambientali del progetto.
Q5: Quale rivestimento è adatto per applicazioni esterne?
I sistemi avanzati di zincatura a caldo e di rivestimento in zinco-alluminio-magnesio sono comunemente considerati per le applicazioni in acciaio per esterni. L'opzione appropriata dipende dall'esposizione ambientale, dalla durata di servizio richiesta, dalle specifiche del progetto e dagli standard applicabili.
Q6: L'arcareccio può essere forato o tagliato durante l'installazione?
In generale, le modifiche non pianificate sul campo dovrebbero essere evitate. Il taglio o la perforazione possono modificare le proprietà della sezione progettata e compromettere la protezione dalla corrosione. Qualsiasi modifica deve seguire le istruzioni tecniche approvate.
Q7: Quali informazioni devo fornire quando richiedo un preventivo?
Le informazioni utili includono il profilo richiesto, le dimensioni, lo spessore, il grado di acciaio, le specifiche del rivestimento, la lunghezza, lo schema dei fori, la quantità, l'applicazione, l'ubicazione del progetto e i disegni tecnici disponibili. Fornire informazioni complete consente al fornitore di consigliare una configurazione più adatta.
Q8: Come posso ridurre i problemi di installazione con gli arcarecci?
Utilizzare disegni accurati, dimensioni coerenti, fori di fabbrica posizionati correttamente, dispositivi di fissaggio compatibili e procedure di installazione chiaramente definite. Confermare i dettagli della connessione prima della produzione può prevenire molti problemi sul campo.
13. Conclusione
L'arcareccio in acciaio formato a freddo è diventato un'importante soluzione strutturale per i moderni sistemi di montaggio solare e le costruzioni leggere in acciaio perché combina geometria della sezione efficiente, coerenza dimensionale, flessibilità di personalizzazione e vantaggi pratici di installazione.
Tuttavia, selezionare l’arcareccio giusto non è semplicemente questione di scegliere un profilo a C o a Z. I carichi di progetto, la campata, la spaziatura, la qualità del materiale, lo spessore, l'ambiente di corrosione, la progettazione della connessione, le tolleranze di produzione e le condizioni di installazione devono essere considerati insieme.
Per i grandi progetti fotovoltaici, questi dettagli diventano ancora più importanti perché potrebbe essere necessario che migliaia di componenti strutturali lavorino insieme in condizioni di esposizione ambientale a lungo termine. Un sistema di arcarecci ben progettato e realizzato correttamente può contribuire a migliorare l'affidabilità strutturale riducendo al tempo stesso il consumo di materiale non necessario e le difficoltà di installazione.
Con la produzione personalizzata di arcarecci in acciaio formato a freddo, il supporto tecnico e le capacità di produzione per applicazioni di montaggio solare,Energia solarepuò aiutare i clienti a sviluppare soluzioni strutturali pratiche in base ai requisiti del loro progetto. Se stai progettando un sistema di montaggio solare, un progetto con struttura in acciaio o un'applicazione strutturale personalizzata,contattacioggi per discutere i vostri disegni, specifiche, requisiti di rivestimento, quantità ed esigenze di consegna.
