Tubo in acciaio ZAM autoriparante
Tubo in acciaio ZAM autoriparante con rivestimento Zn-Al-Mg che continua a proteggere l'acciaio da tagli, fori e graffi: non è necessario alcun ritocco in loco. Approvato per ambienti C3–C5, certificato ISO 9001 e EN 1090-1, prodotto su disegno in 7–35 giorni. Invia sei dettagli e citiamo.
Tubo in acciaio ZAM autoriparanteè un tubo strutturale in acciaio con rivestimento in zinco-alluminio-magnesio che continua a proteggere l'acciaioDopola superficie è danneggiata. Su un normale tubo zincato, un'estremità tagliata o un foro è il punto in cui inizia e si diffonde la ruggine. Su questo tubo, il rivestimento reagisce con l'aria e l'umidità in caso di danno e costruisce su di esso uno spesso strato protettivo.
L'acciaio di base proviene daAcciaio Xintian, viene laminato e saldato ad alta frequenza ad uno spessore di parete uniforme, quindi rivestito su una linea continua Zn-Al-Mg. I tubi arrivano diritti, senza bave e dimensionalmente uniformi, quindi la squadra dedica tempo all'installazione anziché al ritaglio.
3–5×più lungo fino alla ruggine rossa rispetto all'HDG
(ISO 9227 nebbia salina)
(ISO 9227 nebbia salina)
C3-C5Corrosione ISO 12944
copertura della classe
copertura della classe
20–219 mmdiametro esterno
Parete da 1,2–6,0 mm
Parete da 1,2–6,0 mm
60–275 g/m²Rivestimento Zn-Al-Mg
peso, entrambi i lati
peso, entrambi i lati
Specifiche
Base in acciaioQ235B, Q355B, S235JR, S355JR, SS400
RivestimentoZn-6%Al-3%Mg, 60–275 g/m² su entrambi i lati
Diametro esterno20–219 mm
Spessore della parete1,2–6,0 mm, tolleranza ±10%
Lunghezza3–12 m, lunghezza fissa o casuale
Forma della sezioneRotondo, quadrato, rettangolare
SaldaturaSaldatura ad alta frequenza, test delle correnti parassite opzionale
Finitura finaleTaglio liscio, smussato, perforato, filettato
StandardEN 10346, EN 10219, GB/T 6728
Trattamento superficialePassivazione cromata, oliata, antimpronta
Perché il rivestimento ferma la corrosione in caso di danni
Un rivestimento zincato protegge l'acciaio sacrificando lo zinco. Il rivestimento Zn-Al-Mg fa lo stesso, ma il magnesio modifica ciò che si forma nell'area danneggiata. Il magnesio si dissolve per primo e aumenta il pH locale; lo zinco e l'alluminio disciolti precipitano quindi comecomposti densi e poco solubiliche sigillano l'acciaio esposto invece di lasciarlo arrugginire.
Il risultato pratico: un graffio che diventa una macchia di ruggine in espansione sul tubo zincato rimane stabile.Tagliare le estremità, praticare dei fori e fissare le superfici di contatto dei bulloni- i tre punti che si guastano per primi sulle strutture in acciaio esterne - resistono alla vita prevista senza uno strato di riparazione.
Realizzazione personalizzata, dal disegno alla consegna
Lunghezze standard e schemi di foratura standard raramente si adattano a un progetto reale. Produciamo su disegno: il diametro esterno, lo spessore della parete, la lunghezza, il peso del rivestimento, la posizione dei fori, la finitura finale e l'imballaggio sono stabiliti dal progetto, non da una lista di stock. Anche il nostro team supportaforme strutturali in acciaioEaccessori per il montaggio solareper il resto della struttura.
Invia il disegno
Disegno, distinta base o layout strutturale, oltre alle condizioni di vento e neve del sito.
Revisione ingegneristica
Controllo del carico e della classe di corrosione; disegno di fabbricazione restituito con le dimensioni.
Approvazione
Dimensioni, specifiche di rivestimento e marchi di imballaggio confermati per iscritto.
Produzione e ispezione
Lotto prodotto, controllato rispetto al disegno approvato, spedito nei tempi previsti.
Dove è specificato
Impianti fotovoltaici costieri
Nebbia salina e umidità costante. Le estremità tagliate e i fori dei bulloni rimangono privi di ruggine senza ritocchi. Abbinalo apali a vite interratiper la fondazione.
Siti ad alta quota e con forte vento
Grandi sbalzi di temperatura, elevati raggi UV e vibrazioni sui giunti bullonati. Il rivestimento resiste allo sfarinamento e la sezione mantiene le sue proprietà meccaniche a bassa temperatura.
Tettoie solari
Struttura visibile con estremità tagliate a vista. Nessuna fase di rivestimento in loco mantiene breve la sequenza di installazione. Spesso combinato conAcciaio con canale a Cinquadratura.
Progetti agrivoltaici
Esposizione ad ammoniaca, fertilizzanti e polvere dal lato del campo. Il rivestimento resiste laddove i tubi zincati standard mostrano segni di ruggine sui bordi.
Fotovoltaico industriale su tetto
Esposizione chimica e accesso limitato per la manutenzione. Scegliere un rivestimento che non necessita di manutenzione è la decisione più economica in 25 anni.
Binari e arcarecci per il montaggio a terra
Lunghe corse con molti buchi. Funziona insiemeArcarecci in acciaio formato a freddoEguide di montaggio in alluminio.
ZAM e zincatura a caldo
| Proprietà | Zincato a caldo | Zn-Al-Mg (ZAM) |
|---|---|---|
| Protezione sui bordi tagliati | Sacrifici di zinco; la ruggine rossa può iniziare alle estremità tagliate in C4-C5 | Mg e Al formano uno strato denso di passivazione in corrispondenza del danno |
| ISO 9227 tempo di ruggine rossa | Linea di base | Tipicamente 3–5× a parità di peso del rivestimento |
| Peso del rivestimento per C4–C5 | Più in alto, per compensare la debolezza dei bordi | Più basso, perché il rivestimento protegge i propri bordi |
| Ritocco dopo l'installazione | Richiesto nei tagli e nelle saldature | Generalmente non richiesto |
| Costo iniziale per tonnellata | Inferiore | Leggermente più alto |
| Costo del ciclo di vita, costiero o industriale | Superiore, a causa dei cicli di manutenzione | Inferiore, nessun trattamento antiruggine prima della vita utile |
Rapporti di ispezione e di prova
Ogni lotto di tubi in acciaio ZAM autoriparanti viene fornito con un certificato di prova del mulino che elencavalori misurati, non solo le specifiche. Vedi il nostrotecnologia e processo di qualitàper il piano di controllo completo.
- Composizione chimica dell'acciaio di base (spettrometro)
- Resistenza alla trazione, resistenza allo snervamento e allungamento (GB/T 228.1 o ASTM A370)
- Diametro esterno, spessore della parete, lunghezza e rettilineità
- Peso del rivestimento per unità di superficie (GB/T 1839 o ISO 1460)
- Adesione del rivestimento (test di piegatura)
- Integrità della saldatura (test di appiattimento e svasatura; correnti parassite su richiesta)
- Controllo visivo e dimensionale sul tubo finito
ILControllo del processo a 4 fasi e 16 punti di ispezionevengono registrati per lotto. Prima della spedizione è possibile organizzare un'ispezione di terze parti da parte di SGS, BV, Intertek o del proprio team di controllo qualità e il rapporto è incluso nei documenti di spedizione.
Certificazioni
I sistemi di gestione e le certificazioni di prodotto che si applicano a questo tubo:
- ISO9001:2015— sistema di gestione della qualità, che copre la produzione e l'ispezione

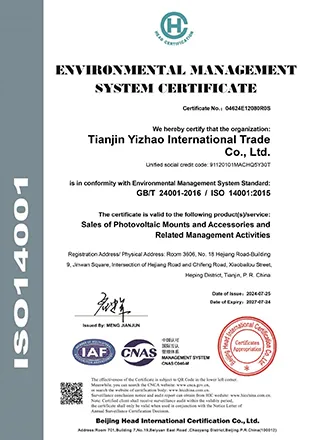

- ISO14001:2015— sistema di gestione ambientale

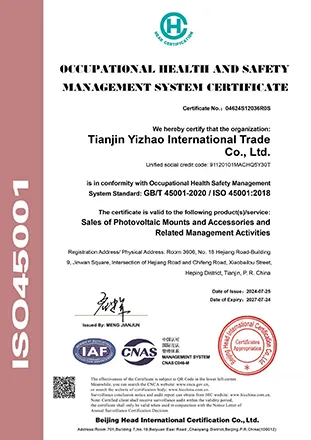

- ISO45001:2018— sistema di gestione della salute e sicurezza sul lavoro
- EN1090-1— classe di esecuzione per strutture in acciaio, richiesta per la marcatura CE nell'UE

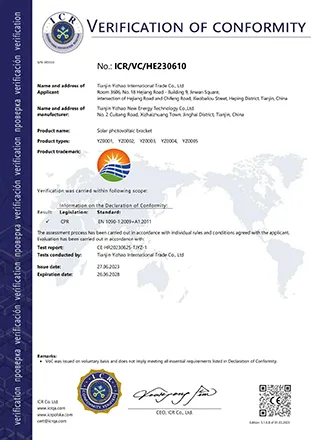

- Regolamento sui prodotti da costruzione (CPR)— dichiarazione di prestazione disponibile per progetti UE

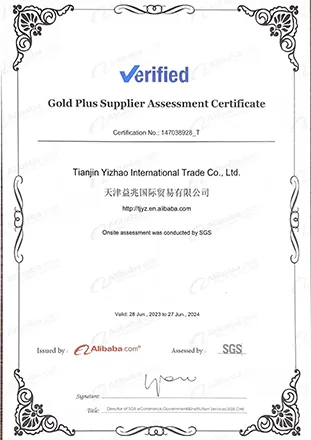

- Fornitore SGS Gold Plus— sottoposto a verifica indipendente in loco da parte di SGS
Risultati sul campo
Impianto fotovoltaico costiero da 90 MW, Sud-Est asiatico
Elevata salinità, forti piogge tutto l'anno e forti raggi UV. La struttura zincata originale presentava ruggine locale e desquamazione del rivestimento all'interno12 mesi. La struttura sostitutiva ha utilizzato questo tubo e dopotre anniDurante il funzionamento, le sezioni ispezionate non presentavano ruggine rossa sulle estremità tagliate, sui fori dei bulloni o sui graffi di installazione, con il rivestimento intatto sui giunti bullonati.
Progetto ibrido eolico-solare, Cina occidentale
La temperatura del sito va dal basso−30 °Cin inverno fino a sopra+35°Cin estate, con vento persistente. Il tubo è stato scelto perché il rivestimento resiste ai cicli termici e i giunti bullonati non sviluppano ruggine sulle superfici di contatto. Nostrospettacolo di fabbricacopre le linee di produzione dietro questi lotti.
Domande frequenti
Cosa significa effettivamente "autoriparante" in questo rivestimento?
Descrive il comportamento del rivestimento Zn-Al-Mg su un bordo graffiato o tagliato. Quando il rivestimento è danneggiato, il magnesio e l'alluminio reagiscono con l'umidità e l'ossigeno per formare un prodotto di corrosione denso e a bassa solubilità che ricopre l'acciaio esposto. Ciò rallenta, e nella maggior parte dei casi arresta, la corrosione che altrimenti si diffonderebbe verso l’esterno a causa del danno.
Si tratta di una proprietà chimica del rivestimento stesso, non di un additivo polimerico o di una finitura che svanisce.
In cosa differisce dal tubo in acciaio zincato a caldo?
La zincatura a caldo protegge l'acciaio mediante il sacrificio dello zinco. In corrispondenza dei bordi tagliati e dei graffi lo zinco si consuma e può formarsi ruggine rossa se il peso del rivestimento non è sufficientemente elevato per l'ambiente. Un rivestimento Zn-Al-Mg offre la stessa protezione sacrificale più un effetto di passivazione in caso di danno.
Nei test in nebbia salina neutra secondo ISO 9227, il tempo tipico per la formazione di ruggine rossa è tipico3-5 volte più a lungoa parità di peso del rivestimento, motivo per cui il Tubo in Acciaio ZAM Autoriparante è specificato laddove la struttura deve raggiungere l'anno 25 senza trattamento antiruggine.
Quali qualità e dimensioni di acciaio sono disponibili?
Acciaio base: Q235B, Q355B, S235JR, S355JR, SS400 o equivalente. Diametro esterno20–219 mm, spessore della parete1,2–6,0 mm, lunghezza 3–12 m, in sezioni rotonde, quadrate e rettangolari. Peso del rivestimento 60–275 g/m² a seconda della classe di corrosione del sito.
Dimensioni, schemi di foratura e finiture finali non standard vengono prodotti su disegno.
Può essere tagliato, forato e saldato in cantiere?
SÌ. È fabbricato come qualsiasi tubo di acciaio strutturale. Il taglio e la perforazione espongono l'acciaio di base sulla faccia tagliata; il rivestimento Zn-Al-Mg attorno al taglio protegge quella faccia senza un rivestimento di ritocco nella maggior parte degli ambienti C3-C5.
Le connessioni saldate dovrebbero avere un rivestimento di riparazione ricco di zinco sulla zona saldata e interessata dal calore, come con qualsiasi acciaio rivestito. Con l'ordine può essere fornito un rivestimento di riparazione compatibile.
Qual è il tempo di consegna per un ordine personalizzato?
Le misure standard vengono spedite dal magazzino7–15 giorni. In genere vengono eseguiti diametro personalizzato, spessore della parete e schemi di foratura20–35 giornidall'approvazione del disegno, a seconda della quantità e delle specifiche del rivestimento. Per i progetti con una finestra di installazione fissa, lo slot di produzione viene confermato al momento dell'ordine e mantenuto.
Fornite rapporti di prova e ispezioni di terze parti?
Ogni spedizione include un certificato di prova dello stabilimento con i valori chimici, meccanici e di rivestimento effettivi. Prima della spedizione è possibile organizzare un'ispezione di terze parti da parte di SGS, BV, Intertek o del proprio team di controllo qualità e il rapporto verrà inserito nei documenti di spedizione.
Invia il tuo disegno, ottieni un preventivo di fabbricazione
Comunicateci la dimensione del tubo, il peso del rivestimento e la classe di corrosione del sito. Rispondiamo con un disegno di fabbricazione, un prezzo e una data di spedizione confermata, compreso l'ambito del certificato di test di fabbrica.
